Instruktioner

Minigrävare

Lossning/lastning
Maskinen är surrad med 2st spännband runt om(kors) samt 1st för skopan och 1st för ev. extra-skopor. Det går bra att lasta/lossa maskinen med släpvagnen både lös eller kopplad till bilen.

Skopan vilar på ett skopstöd med en liten kant framtill, värt att komma ihåg vid lossning så man får loss skopan.

Ibland sjunker skopan ner lite och är i vägen för veven till släpvagnen, isf är det bara att starta maskinen och höja skopan innan man vevar.

Start/stop

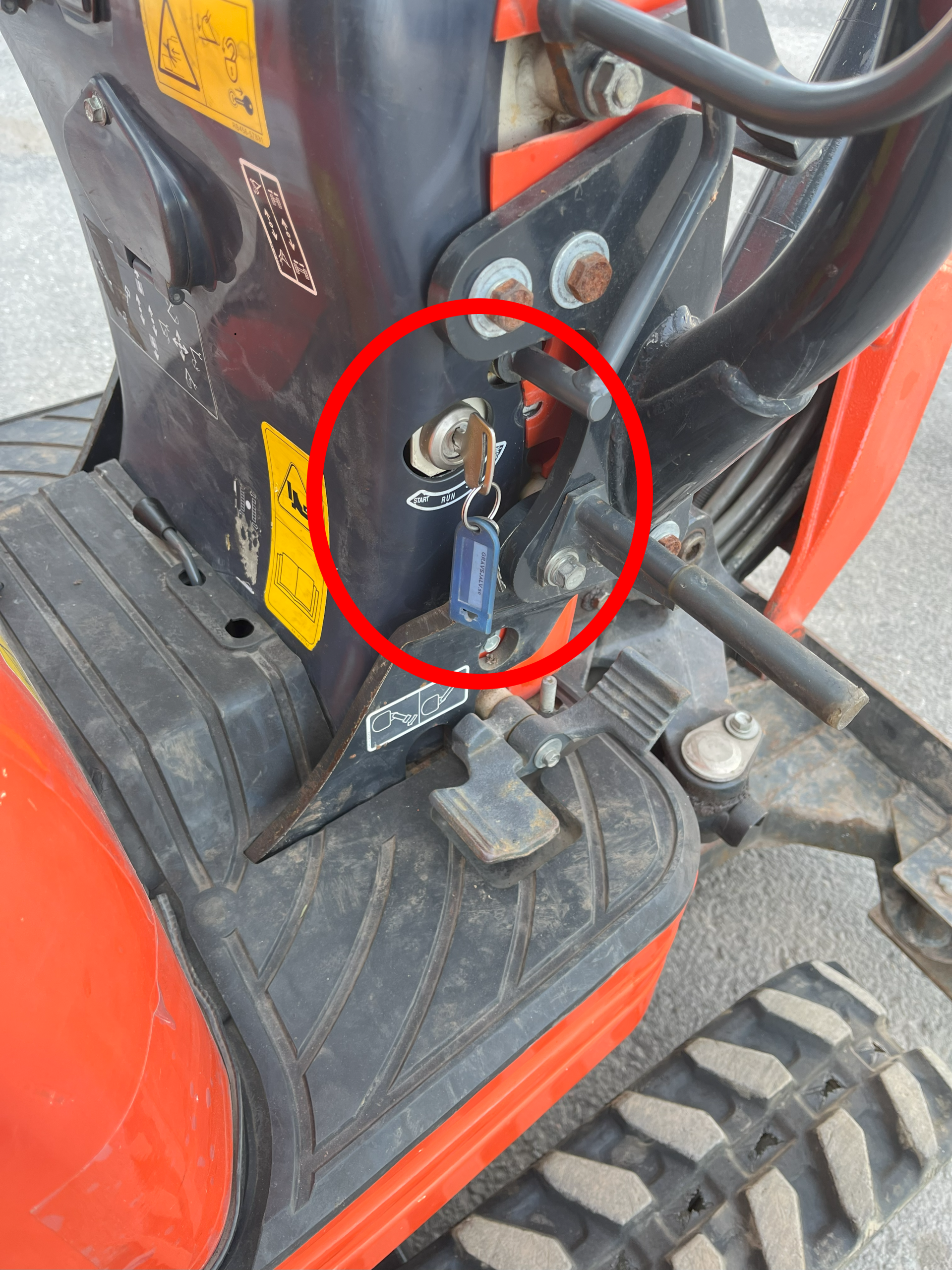

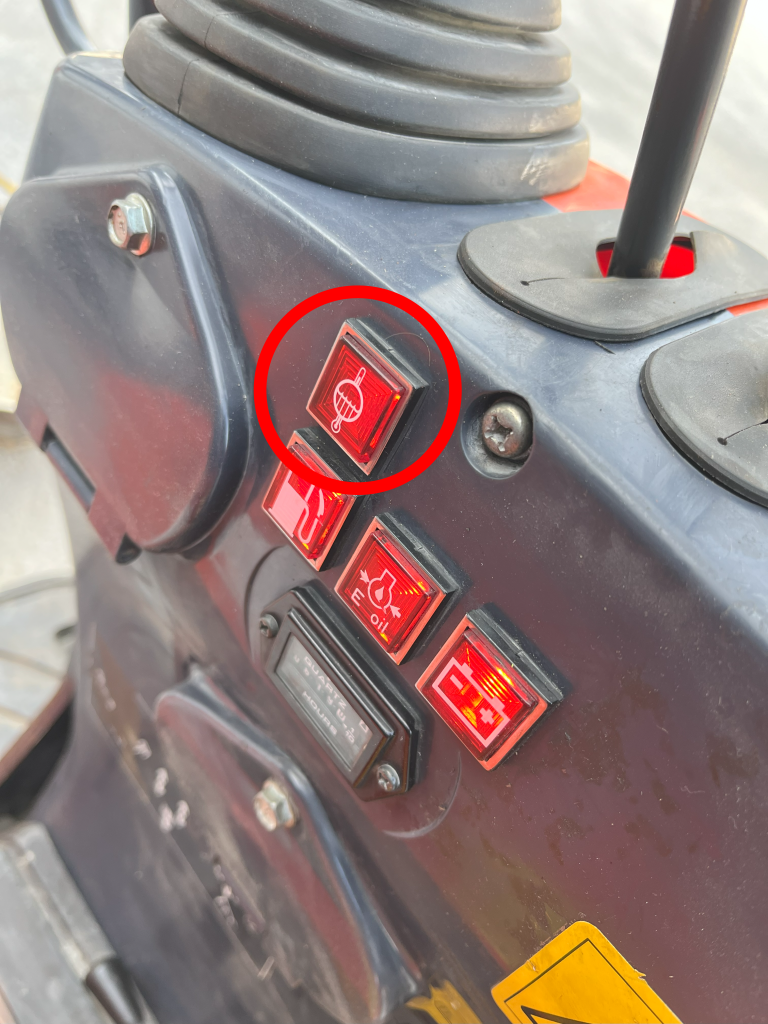

Är motorn kall måste man glödga genom att vrida nyckeln åt vänster några sekunder tills lampan för glödgning slocknar. Starta sedan genom att vrida nyckeln åt höger.

Är motorn varm behövs ingen glödgning utan man kan starta direkt.

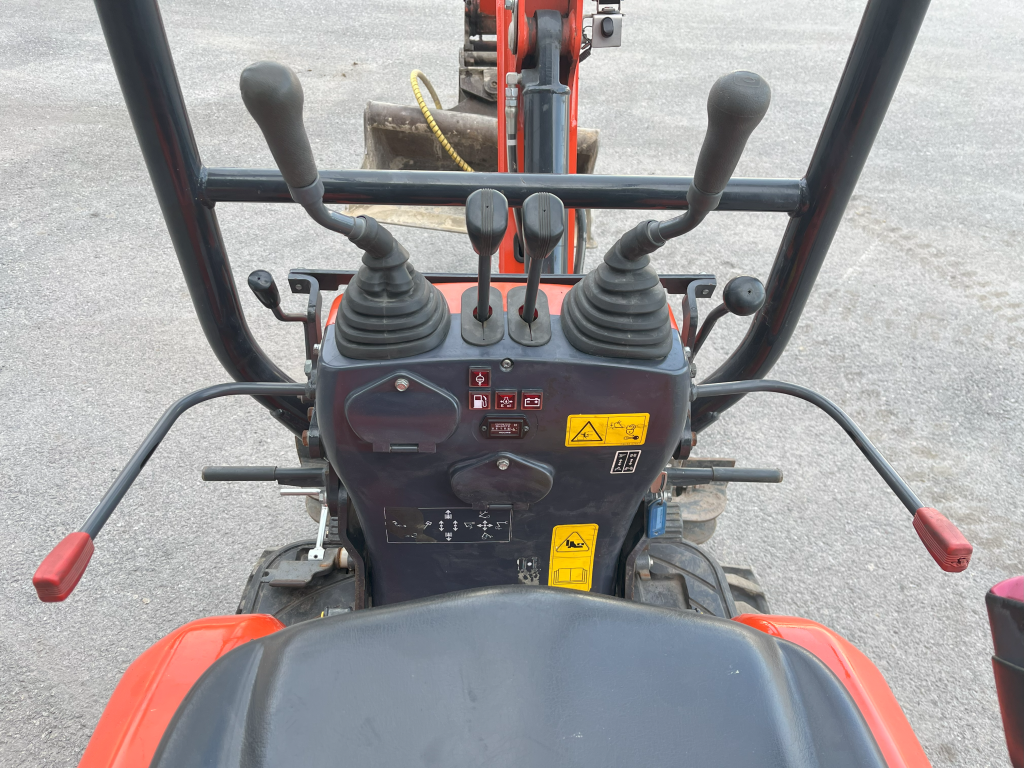

Manövrering

Höger fotpedal: Svänger hela grävarmen
Höger sidospak: Schaktbladet upp/ner (kör ner schaktbladet som ett stödben i marken vid grävning)
Höger spak: Bommen och skopan (spaken går både upp/ner och höger/vänster)

Mittenspakarna: Styr larverna, båda spakarna framåt så går maskinen framåt osv.

Vänster fotpedal(den större): Tiltar skopan åt endera sidan (endast den breda skopan är tilt-bar)
Vänster fotpedal(den mindre): Trampa ner för ökad hastighet på larverna.
Vänster sidospak: Reglerar tomgången (öka vid grävning)
Vänster spak: Stickan och rotation (spaken går både upp/ner och höger/vänster)

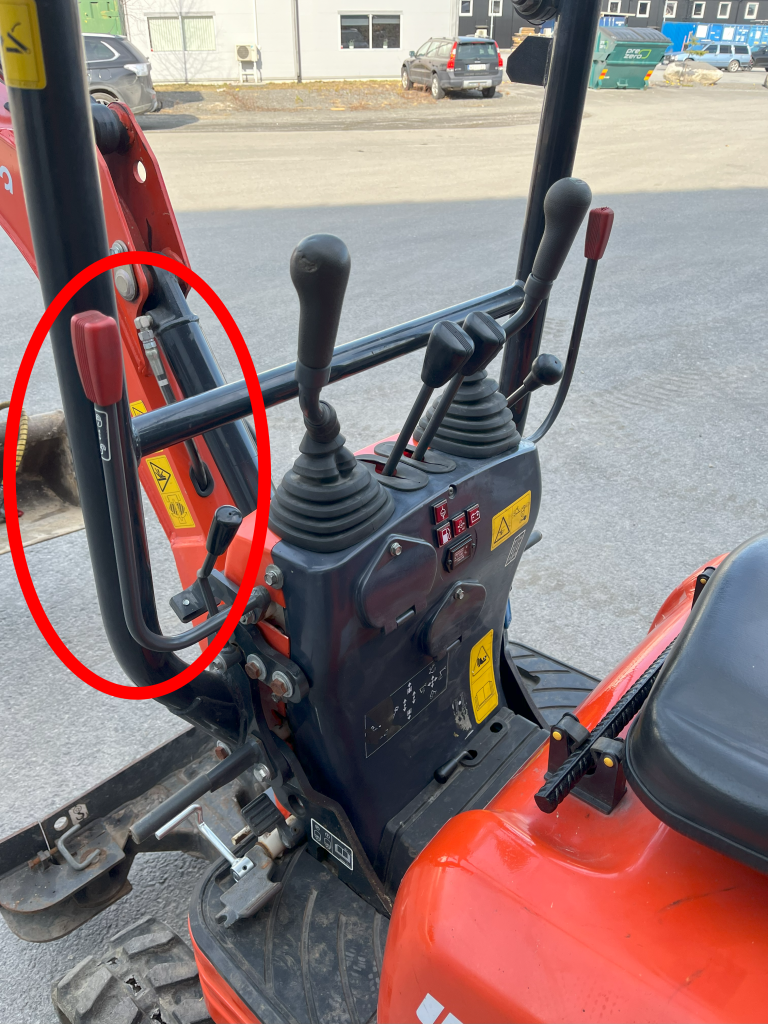

Säkerhetsspärr

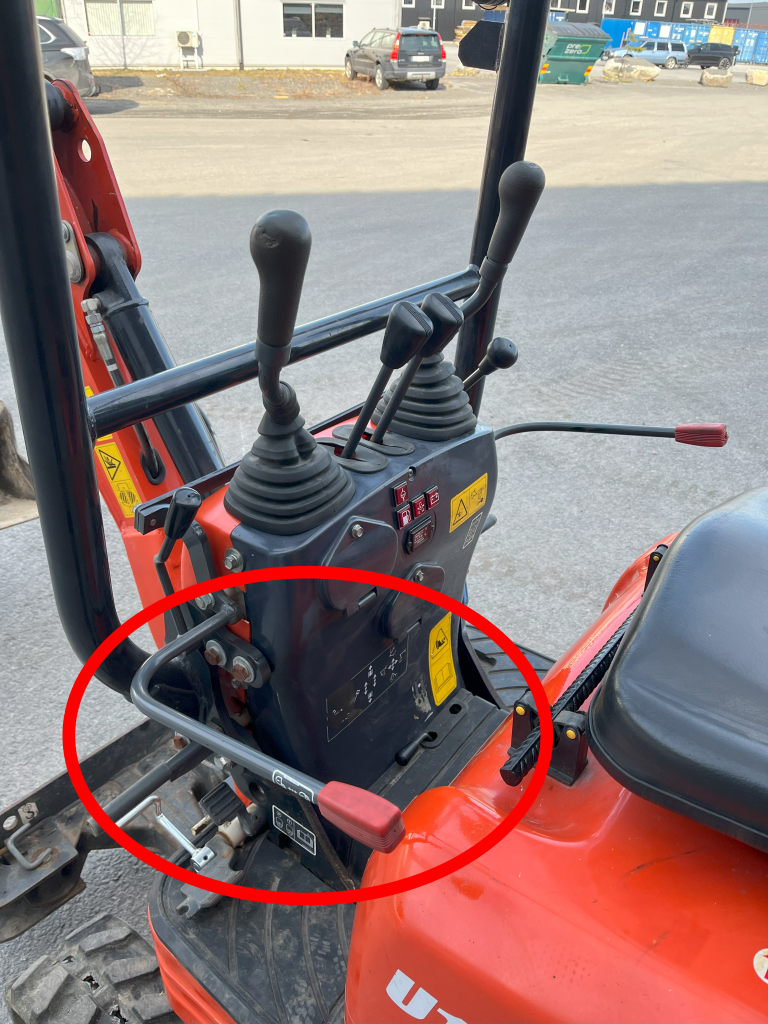

Maskinen är utrustad med en säkerhetsspärr(röda handtagen) som måste fällas ner innan man kan börja gräva.

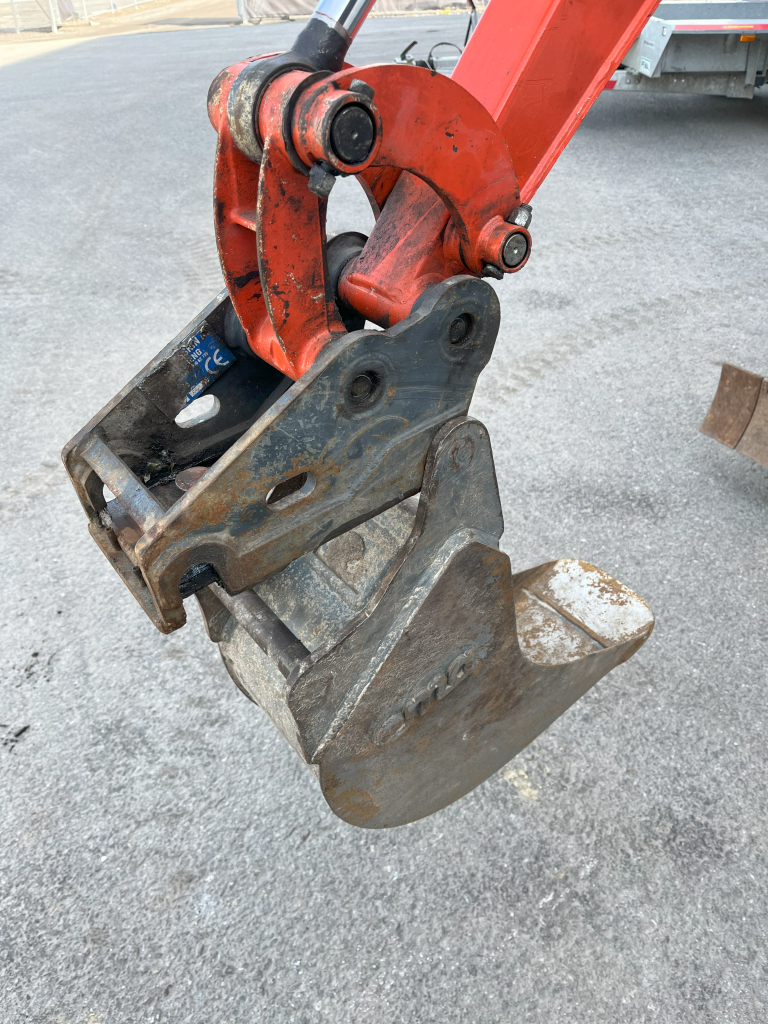

Byta skopa

Instruktionsfilm finns här: Skoplås minigrävare

1. Höj upp skopan i luften och öppna den lite som för att tömma den.
2. Stäng av maskinen
3. Obs! Om den breda (tilt-bara) skopan sitter på måste hydraulslangarna lossas. Det görs genom att dra bak ringen på den breda delen av
kopplingarna och sedan drar rakt isär. Det kan komma någon droppe olja.
För att minska på trycket i slangarna kan man trycka några gånger på vänster fotpedal då maskinen är avstängd.

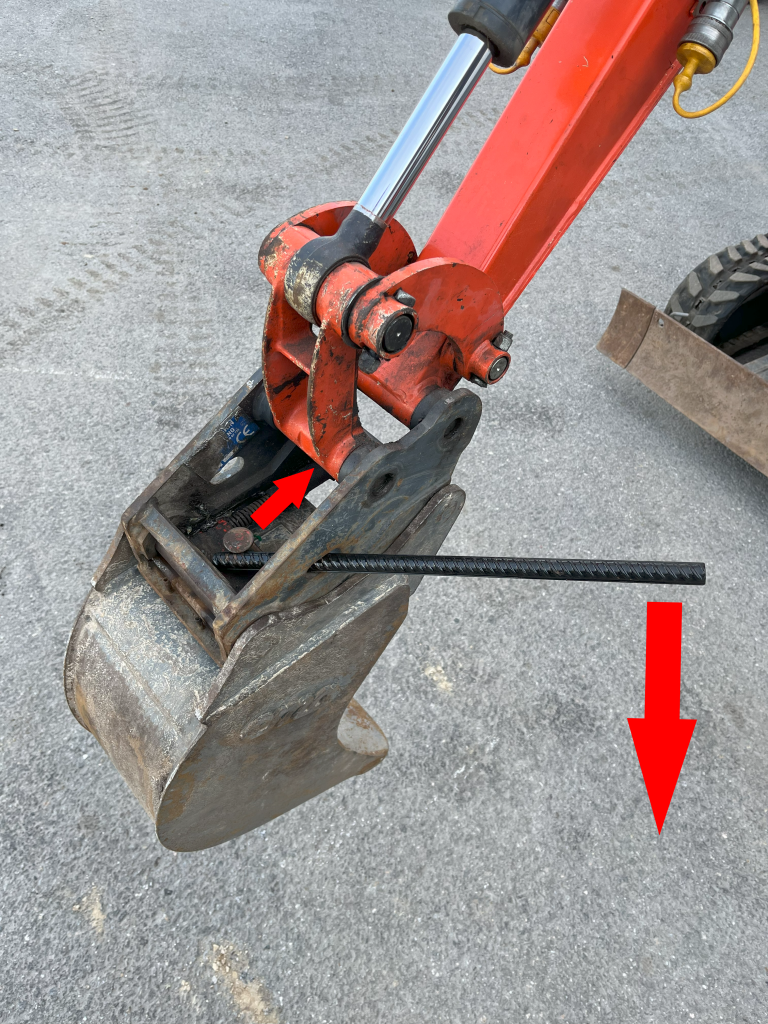

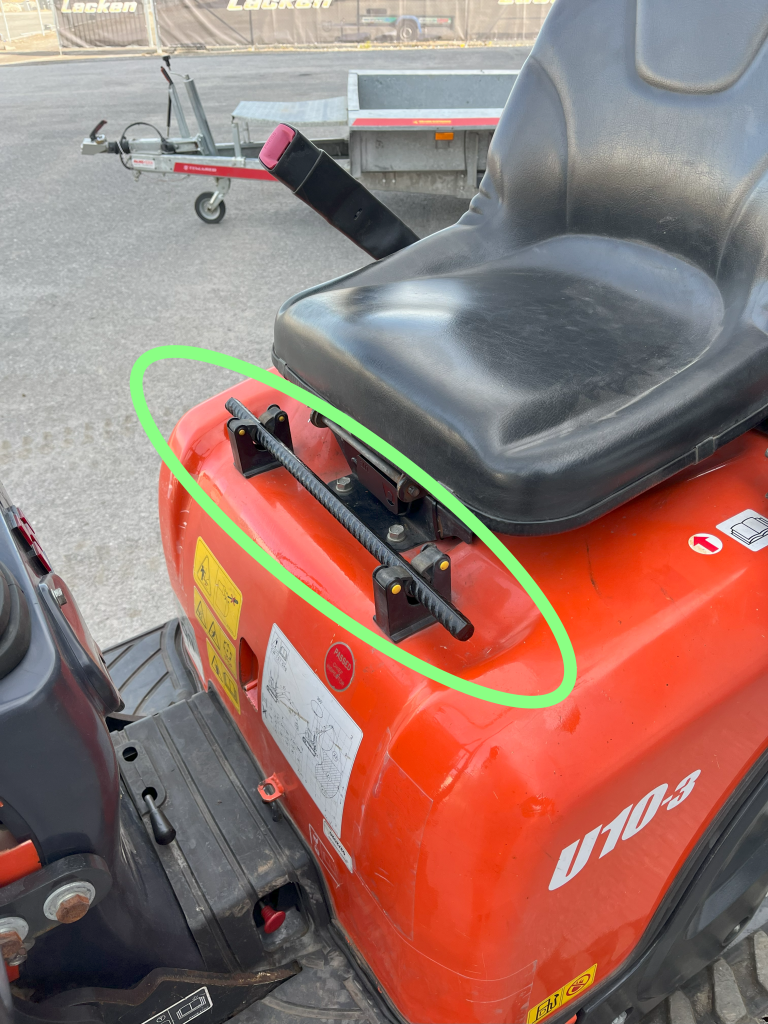

4. Ta metallpinnen som sitter framför sätet, för in den i öppningen på skoplåset och bryt klacken uppåt. Nu hänger skopan bara i det övre fästet.
5. Starta maskinen och ”kroka av” skopan på marken alt. lyfta av den med handkraft.

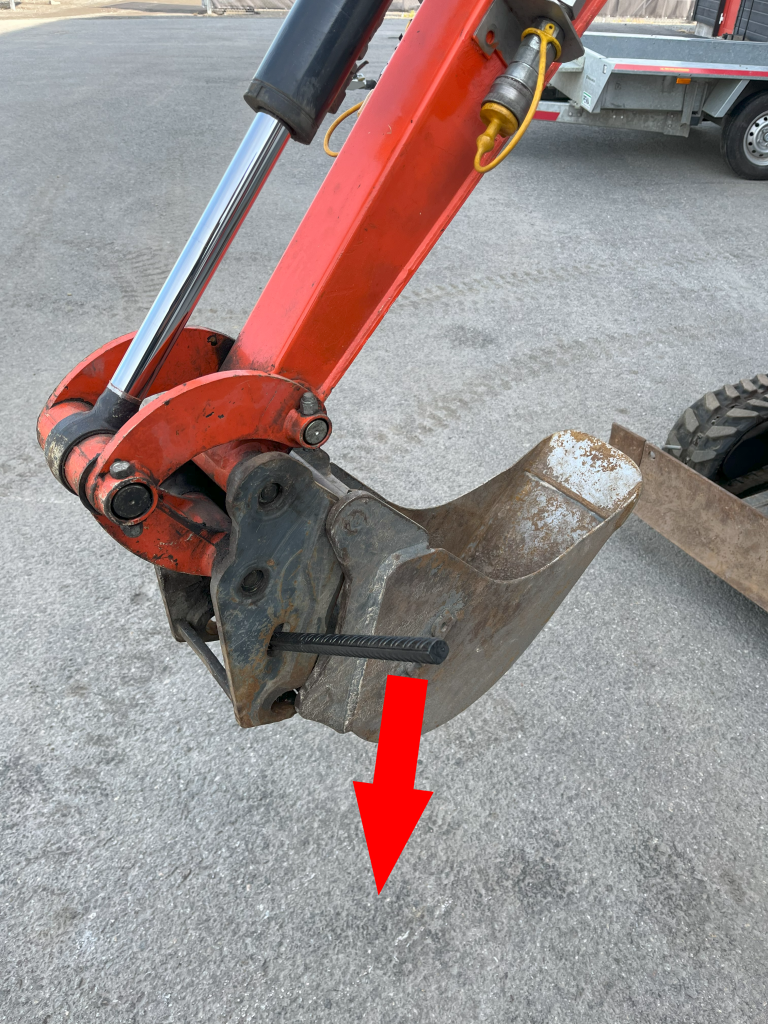

6. Kroka i den nya skopan och vinkla den åt motsatt håll. Bryt sedan skoplåset på samma sätt så att nedre delen av skopan låser fast.

Tvätt/tankning (Obs! Tankas med DIESEL)
Maskinen ska tvättas och tankas (DIESEL) innan återlämning (om inte annat sagts).

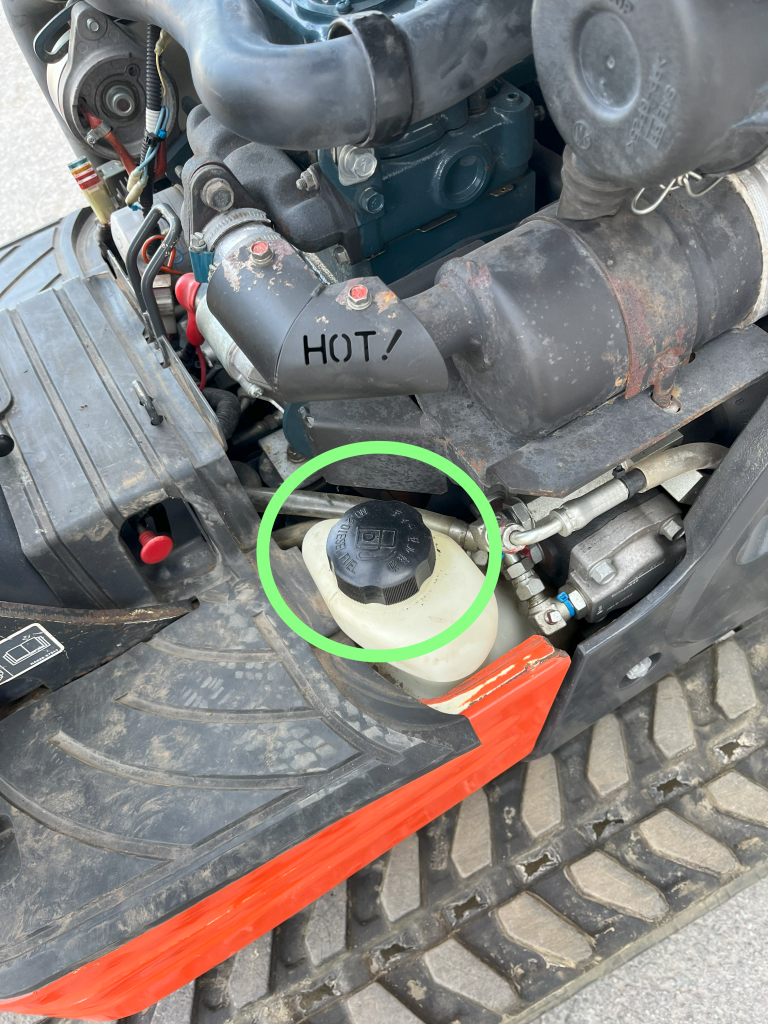

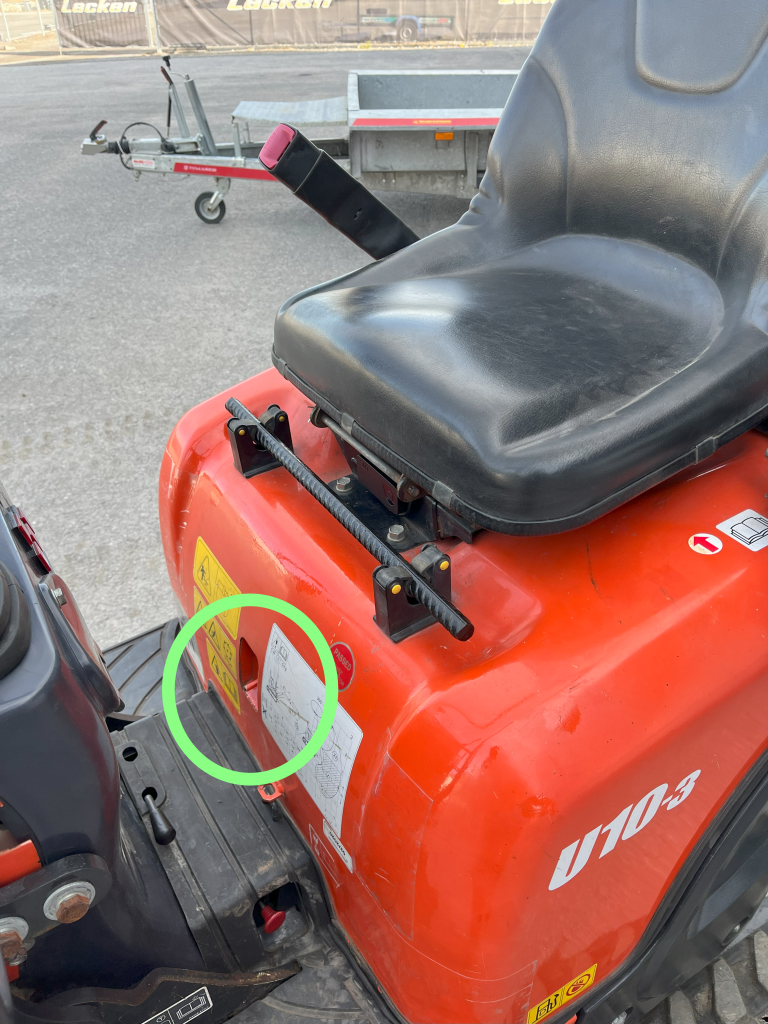

För att komma åt tanken, lyft den lilla spaken nedanför sätet och vicka hela ”huven” bakåt. Tanklocket finns under huven på vänster sida.

Tvätta genom att spola av jord/smuts, undvik högtryck mot lager/leder/kopplingar.

Kompaktlastare

Lossning/lastning
Lastaren säkras med ett spännband framtill och ett baktill. Det går bra att lasta/lossa maskinen med släpvagnen både lös eller kopplad till bilen.

Start/stop
Slå på huvudströmbrytaren(sitter vid höger bakhjul).

Starta genom att vrida och hålla nyckeln ett steg åt höger så att den gula lampan tänds(glödga). När lampan slocknat vrid ytterligare ett steg åt höger för att starta.

Är maskinen/motorn varm behövs ingen glödgning utan det går bra att starta direkt.

Manövrering
Traktorn är utrustad med automatisk broms och har två pedaler för framåt/bakåt. Släpper man pedalerna bromsar den automatiskt.

Det finns en handbroms till höger nedanför ratten, behöver endast användas vid parkering på sluttande underlag.

Byta redskap
Obs! Om redskapet har extrahydraulik tillkopplad(hydraulhammare eller rivningsskopa) måste man först stänga av maskinen och
koppla loss hydraulslangen/kopplingen framme på lastarmen.

Redskapet/skopan hålls fast med två stycken låspinnar, de sitter på varsin sida av redskapsfästet längst ut på armen. Drag pinnarna uppåt och vrid
handtaget lite åt sidan så att pinnarna fastnar i ”öppet läge”.

Sen kan man med hjälp av maskinen kroka av ett redskap och kroka på nästa. När man fått det nya redskapet på plats släpper man ner
låspinnarna igen. Se till att dom går ner ordentligt.

Tvätt/tankning (Obs! Tankas med DIESEL)
Maskinen ska tvättas och tankas (DIESEL) innan återlämning (om inte annat sagts).

Tvätta genom att spola av jord/smuts, undvik högtryck mot lager/leder/kopplingar.

Tanklocket sitter bak till vänster.
